No модели : QC-501M1F, 502M1F, 503M1F (100~300kN)

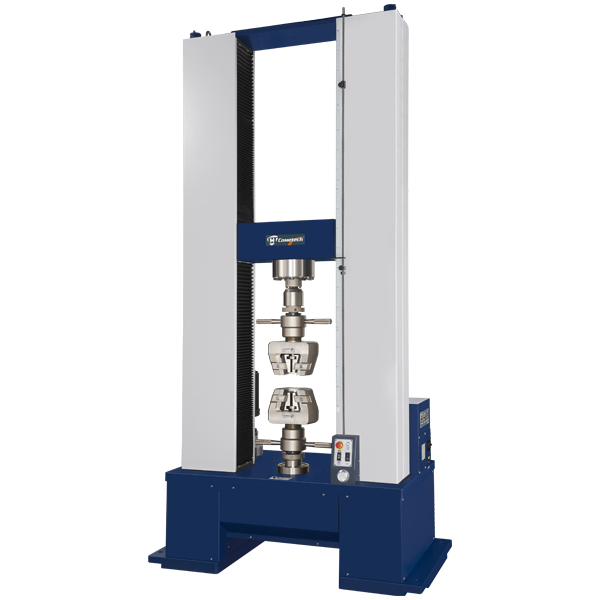

QC-501M1F, 502M1F, 503M1F Универсальная испытательная машина для материалов
Confirm to ISO 7500-1, JJG475-88, ASTM E4, DIN5122, JIS B7721/B7733, EN 10002-1, EN 1002-2,BS1610, GB228 Standard

Эта серия способна к испытаниям с нагрузкой больше 100 кН в соответствии со стандартами ASTM, ISO, JIS и GB. Машина оборудована Серводвигателем, точной системой трансимиссии и жесткой и прочной структурой, чтобы умешьшать возможность повреждениям. Подходящие к испытаниям материалов-металл, композиты и материалы для архитектуры; тихая среда испытания и точные результаты испытания гарантированы.

7” TFT сенсорный экран является дополнительным аксессуаром для выполнения испытаний в автономном режиме. Поддержка точного Jog контроллера (jog controller) может проводить точную калибровку и настройку движения машины, увеличить удобство и безопасность с прецизионным позиционированием и может уменьшать возможность перегрузки машины. Диапазон скоростей составляет от 0,2 до 375 мм/мин и соответствует различным стандартам.


Индустрия:Пластик,Текстиль,
Композит.Металл,Архитектура

спрашивать



Модель QC-501M1F QC-502M1F QC-503M1F
Максимальная нагрузка 300 kN 200 kN 100 kN
Единицы измерения Force: gf, kgf, lbf, N, kN, ozf, tonf(SI), ton(long), tonf(short)
Pressure: Kpa, Mpa, psi, bar, mm-Aq, mm-Hg
Разрешение силы 1/50,000 (31 bits)
Точность силы ±1% under the range 2-100% of the load cell capacity
(There are optional load cells with higher accuracy)
Испытательный ход 1100 mm（Без захватов）
Разрешение хода 0.0001 mm
Пространство между столбцами 550 mm(680mm, 800mm дополнительное)
Диапазон скоростей 0.0001~330 mm/min (Can be set by computer software ) 0.0001~375 mm/min (Can be set by computer software)
Скорость вращения High speed mode
0.02 ~ 330 mm/min 0.2 ~ 375 mm/min
Low speed mode
0.0001 ~ 1 mm/min 0.0001 ~ 1 mm/min
ПК конектор RJ45(TCP/IP)[Software optional]
Частота дискретизации данных Maz.400Hz
Мотор Servo Motor
Frame Stiffness 562 kN/mm 171 kN/mm
Особенность ※Дисплей силы, дисплей перемещения, дисплей времени, дисплей напряжения и дисплей деформации
※Принудительный датчик с блокировкой памяти для записи различных связанных параметров, он автоматически изменяет свои параметры при изменении разных датчиков и не нуждается в других настройках.
※Аксессуары тестирования перемещения имеют автоматическую идентификационную систему и не нуждаются в других настройках при изменении.
※Многочисленные и простые установки:направление траверсы,автоматическое обнуление усилия и перемещения, скорость, продолжительность паузы и т.д.
※Автоматический возврат
※Защита от перегрузки усилия,времени и перемещения
※Возможность установлять перемещение машины через Jog Контроллер
※Дополнительный дисплей, используемый в автономном режиме
Электропитание Трёхфазный 200~240VAC，30 A Трёхфазный 200~240VAC，20 A Однофазный 200~240 VAC, 10 A
Габаритные размеры 140 x 66 x 235cm 120 x 60 x 220cm
Масса 1250 kg 800 kg



(1) Дисплей

1. Семидюймовый ,сенсорный,цветной ЖК дисплей
2. Доступны Три языка: Китайский, английский и японский
3. Демонстрация данных: Сила, давление,сила кручения, перемещение,и время.
4. Установки скорости,направления,автоматического возврата,остановки разрыва машины
5. Анализ данных: Максимальное усилие, усилие интервала, усилие точки разрыва и т.д.
6. Установка остановки машины при различных условиях (перемещение,сила, время и удлинение).
7. Возможность выполнений защиты от перегрузки при движении ,приложении усилия,или овертайм.
8. Возможность сохранения до 50 данных и на флешке.
9. Возможность восстановления до исходного состояния.
10.Доступна калибровка без подключения к ПК.
11.Выбор единиц измерения может быть метрическим или британским.
12.Поддержка нескольких источников сигнала.



(2) Экстензометр




QC-557Короткий экстензометр
который применяется в менее 50% удлинения при растяжении		   QC-551 длинный экстензометр
который применяется в менее 20% удлинения при растяжении



1.Самая высокая частота дискретизации до 400 Гц.
2.Метод управления：Управлять с помощью клавиатуры и мыши и положение захватов можно управлять с помощью кнопок машины.
3.Операционная система：Window 7/8/10
4.Многие языки: Китайский, Английский, Японский, Корейский, Испанский, Польский
5.Режим операции: Двухсторонний транспорт TCP/IP, управление машиной с ПК.
6.Возможность импортировать несколько тестовых данных и одновременно отображать их.
7.Выбор единиц измерения может быть метрическим или британским.
8.Гибкая таблица анализирует информацию в соответствии с вашими предпочтениями.
9.Возможность самостоятельно назвать данные теста.
10.Возможность отображать данные в таблице, графике или в обоих случаях одновременно.
11.Обработка данных: Сохранение, вызов, табулирование, сравнение статистики и т.д.
12.Возможности установки физической величины графика оси X-Y и отмечат определенную точку,интервал, наклон и т.д.
13.Возможность выполнять испытание на отрыв,отслаивание,растяжение,сжатие,изгиб и пружина.
14.Защита программного обеспечения.защита от перегрузки или усилия, или временная остановка при перегрузке.
15.Различные методы тестирования, например:растяжение(сжатие) 10 этапов изменения
16.Модульная конфигурация испытательного образца обеспечивает простоту эксплуатации.
17.Модульная конфигурация условий тестирования позволяет сократить количество человеческих ошибок и погрешности.
18.Возможность установить верхний и нижний пределы для ключевых данных.
19.Поддержка нескольких сигналов ввода/вывода, которая может увеличить эффективность тестового механизма.

(1)Интерфейс программного обеспечения (2)Отчёт

*Cometech reserves ultimate modification right of product specification.
