モデル番号 : QC-548M2F(5kN)
PC連動式万能材料試験機
Confirm to ISO 7500-1、ASTM E4、ASTM D-76、DIN5122、JIS B7721/B7733、EN 1002-2、BS1610、GB T228 Standard

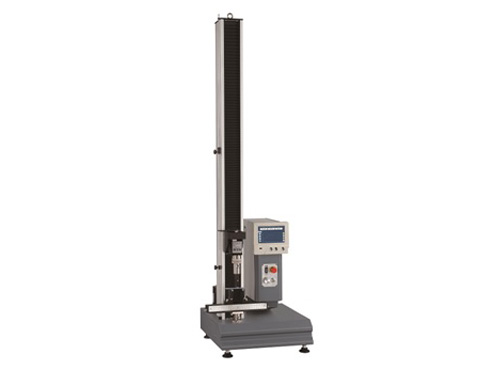

QC-548M2F卓上型の1本柱式試験機、最大荷重容量は5KNであります。　静かな測定環境及び精度高い測定結果を提供することができます。単機操作モードでは、引張、圧縮、剥離．．．などの測定を行え、整備不要の伝動機構で、試験機のメンテナンス問題を減少になります。本試験機では、プラグイン式制御システムの設計で、分離式の制御システムになり、伝動部分の干渉を避けられ、測定するときの安定性が増し、電子システムのメンテナンス･更新も便利です。
精密な手動ダイヤル付き、試験機の昇降を微調整する可能、精密な位置つけ及び精度高い校正で測定の正確性が増加になります。高速シグナルフィードバックメカニズムで試験機のオーバロードの状況を減少することができます。そして、外付けシグナルがあり、自分で外部信号源を接続する可能、試験機の制御モード増えるかとができます。


適用分野：ゴム、プラスチック、紙類、紡織、金属、木材、テープ、電子関係、包装関係、医療関係、建築材…などの産業。

お問い合わせ
型番 QC-548M2F QC-548M2F 延長タイプ
最大容量 5kN 2kN
切替単位

荷重: gf, kgf, lbf, N, kN, ozf, tonf(SI), ton(long), tonf(short)

圧力: Kpa, Mpa, psi, bar, mm-Aq, mm-Hg
荷重解像度 31 bits
荷重精度 1/100,000
ストローク 800mm(チェック含まず) 1100mm(チェック含まず)
ストローク解像度 0.0001 mm
試験スペース 75mm(クロスヘッド中心から柱までの距離)
速度範囲 0.0002~1000 mm/min(PCで調整可)
速度精度 高速モード：0.05~1000 mm/min
低速モード：　0.0002~4 mm/min
接続方法 RJ45(TCP/IP)
DAQ(データ収集) Max. 1200 Hz
安全装置 上・下リミット、非常停止ボタン
本体剛性 1585 kgf/mm
駆動部 サーボモーター
特徴

※ロードセルのデータを自動に読取
※伸び計のデータを自動に読取
※荷重、変位、時間、応力及びひずみの表示
※外付けアナログ入力 (2ポート同時に読取、電圧または電流)
※測定荷重自動にゼロに戻す
※測定荷重カスタム校正
※破断センサー
※クロスヘッドオートリターン
※荷重オーバーロード保護
電源 単相200 ~ 240VAC，5A
寸法 50 × 53 × 145cm 50 × 53 × 180cm
質量 80kg 95kg

※仕様は予告無く変更する場合がございます。

(1) 操作盤(モニター単機操作用):

1. 7インチTFTタッチパネル(カラー)を採用します。
2. 日本語、中国語、英語の表示・選択をすることができます。
3. データ表示：荷重、圧縮、ひずみ、変位、時間。
4. 速度、方向、オートリターン、破断点で停止などの試験設定可。
5. 最大荷重の読取、区間荷重(力)、破断点力...などのデータ分析を行えます。
6. 単機で校正することが可能です。
7.多種試験停止条件を設定することが可能(荷重、変位、時間、伸び率)です。
8.試験機は原工場出荷設定状態に戻すことが可能です。
9.単位変換可能(国際単位系又は英単位系)です。
10.オーバストローク、オーバーロード保護、時間オーバー停止など行えます。
11.保存できる測定データは50回になり、USBメモリで保存機能もあります。
12.複数信号源を支援することが可能です。



(2) 伸び計




QC-557 ショート伸び計
伸び率は50％以下の測定に適用されます。		      QC-551ロング伸び計
伸び率は20％以上の測定に適用されます。





1. サンプリングレートは最高1200Hzまで設定する可能です。
2. 操作方法：キーボード、マウスで測定をコントロール、また、本体についてあった快速昇降ボタンでチャックの位置を調整することが可能です。
3. プラットフォーム： Windows7/Windows 8/Windows 10　OS。
4. 日本語、中国語、英語、韓国語、スペイン語、ポーランド語、ポルトガル語の表示ができます。
5. 操作モード：TCP/IPインターフェイスでパソコンと接続します。
6. 多回数の試験データを同時にインポート・表示することが可能です。
7. 単位変換可能(国際単位系又は英単位系)です
8. グラフはご希望のような分析データにすることができます。
9. データの名称が自分で設定することが可能で、カスタムの計算式も可能です。
10. 測定画面に試験データとグラフの表示を選択することがでます、そして同時に表示することも可能です。
11. データ処理：保存、開き、リスト、統計比較など。
12. グラフのはＸ-Ｙ軸物理量調整、グラフに指定ポイントをマーク、区間表記、傾斜率・・・などができます。
13. 引張、圧縮、曲げ、剥離、バネ、クリープなどの試験を行えます。
14. ソフトウェア保護：オーバーストローク、オーバーロード、オーバータイム停止。
15.多様化の測定を行えます。例えば、繰り返し試験、クリープ試験、短時間クリープ(引張/圧縮)試験、試験一時停止、滑り試験･･･など。
16.試験片設定をユニット化、簡単便利な試験片の設定を提供します。
17.測定条件ユニット化、人為設定の不注意と誤差を減少します。
18.重点データ収集、測定データの上･下限を設定することが可能です。
19.複数I/O信号を支援する可、試験機の機能を増加することができます。
(1)ソフト画面 (2)レポート
