產品型號 : QC-41110

電動扭力試驗機

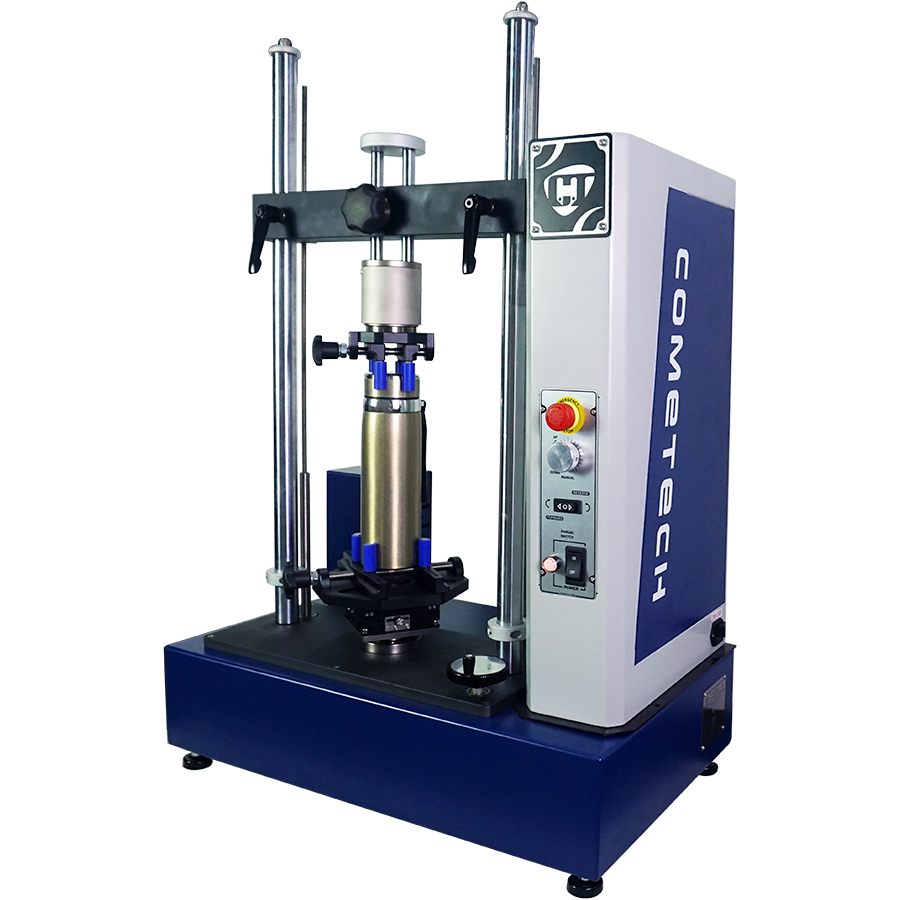

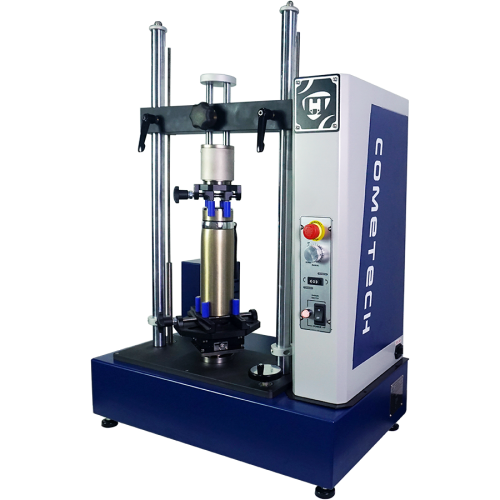

本試驗機之扭力感應器固定於機台上方，待測物固定在機台下方，透過旋轉下夾具進行扭力測試。本機配備顯示器可直接讀取測試數據，可設定不同轉速條件下進行扭力測試分析，測試時即時顯示扭力曲線圖與扭轉方向，完整紀錄樣品旋轉時的扭力值。樣品夾持方式採客製化夾具, 依客戶提供之樣品尺寸訂製。

適用產業 : 包裝業，電子零件、馬達、軸承、傳動相關元件

詢價

機台規格
機台特色
標準配件
選購配件

測試容量	3/6/10/15/50N-m
扭力解析度	1/10,000
扭力單位	kN-m、N-m、N-cm、mN-m、kgf-m、kgf-cm、gf-cm、 lbf-ft、lbf-in、ozf-in、N-mm、cN-m、gf-mm
轉速單位	rev/min(RPM)、deg/min、(RPH、RPS為軟體新增)
角位移單位	rad、deg、(rev為軟體新增)
機台動力	24V DC直流馬達驅動
測試轉速	0.50 - 23.00 RPM (180.00 - 8280.00 deg/min)±1%，數位輸入調整
測試方向	正反轉
角度解析	0.01°
最大資料擷取速度	1200Hz
測試空間	寬度:最大340mm 高度:最大400mm(未含夾具)
操作模式	單機螢幕操作、選配軟體搭配電腦操作
機台電源	單相AC 100-240V，5A
機台尺寸	70 × 40 × 106 cm
機台重量	70 kg

1. 搭載7吋TFT彩色觸控螢幕，測試過程即時顯示扭力值及測試扭力曲線圖

2. 控制器可紀錄多達50筆測試數據，可使用USB隨身碟記錄測試過程中相關數值

3. 可設定機台正反轉方向、多種扭力、轉速及角位移單位

4. 具備測試時間到達停機、扭力到達停機、最大扭力下降百分比停機、角位移到達停機

5. 速度調整數位化，提供高精度測試速度設定及0.50 - 25.00 RPM的大範圍速度設定

6. 可選購軟體搭配電腦操作

7. 100-240V萬用電壓，不限任何使用場合

選購配件-顯示器

1. 單機觸控螢幕支援語言 : 繁中、英、日、波蘭語

選購配件-電腦軟體

1. 資料擷取頻率最高可設定至1200Hz
2. 操作方式：由鍵盤、滑鼠操控螢幕上按鈕進行測試
3. 作業平台：Windows 作業系統
4. 具中、英、日、韓、西班牙、葡萄牙文顯示
5. 操作模式：TCP/IP介面雙向傳輸，
電腦直接控制機台動作
6. 單位選擇可公、英制多種變化
7. 表格彈性化，可自行規劃分析資料
8. 數據之名稱可自行設定，可自訂計算式
9. 測試畫面同時顯示測試曲線圖及即時數據
10.資料處理：可儲存、載入、列表、統計比較等
11.曲線圖X-Y軸物理量調整，曲線特定點標記、
區間標記等……
12.軟體保護：超行程、超容量保護、超時間停機、
最大扭力下降百分比停機
13.測試條件模組化，減少人為設定的疏忽與誤差
14.重點資料擷取，可訂測試數據規格上下限

選購配件-標準瓶蓋扭力夾具

夾持空間 :
上夾具 : 10-75mm
下夾具 : 10-190mm
