薄膜衝擊試驗機

首頁 / 產品介紹 / 衝擊測試 / 薄膜衝擊試驗機

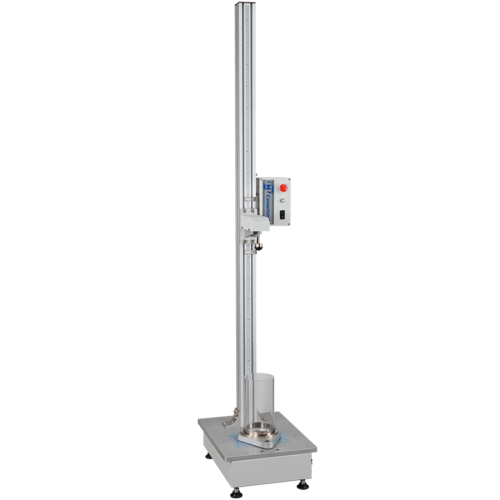

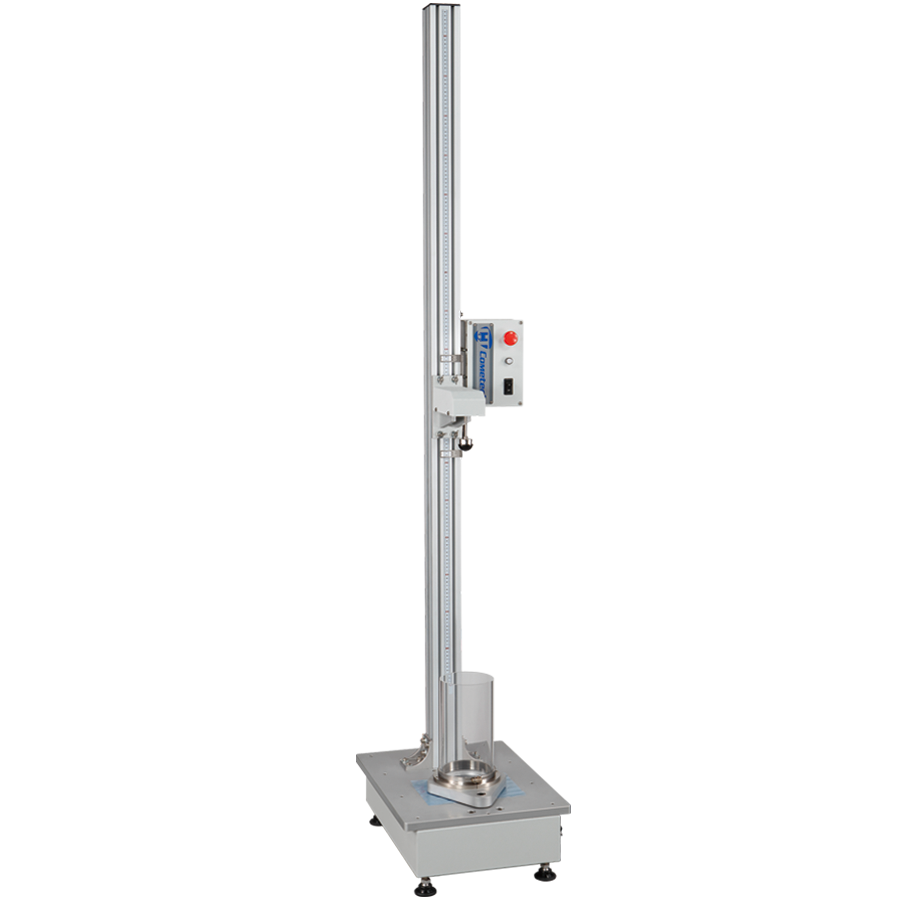

產品型號 : QC-633A
薄膜衝擊試驗機
Confirm to ASTM D1709 GB-9639 Standard


本機台可符合規範中A法及B法測試標準。以氣動方式將測試的塑膠薄膜快速夾持在直徑125mm的圓型夾上，衝擊頭直徑A法為38.1mm ，B 法為50.8mm 衝頭固定在機台上方，調整衝錘質量和高度，利用電磁鐵控制落錘落下, 打擊薄膜並測試試片的抗衝擊性，一般測試20個樣品紀錄破裂和未破裂的測試高度及重錘重量, 做為分析薄膜材料的耐衝擊性。



適用產業: 塑膠薄膜, 包裝業

詢價
試片夾持方式 氣動式, 快速試片夾持 (空壓源 70~80 psi )
落錘釋放方式 A.電磁鐵, 降低振動干擾 B.手動釋放 兩種方式
試片框架 內徑Ø125㎜
夾面材質 優力膠面夾持，有效防止試片滑脫
衝擊頭直徑 Ø38.1㎜ (塑鋼 )，Ø50.8㎜ (不鏽鋼 )
衝擊棒材質 不鏽鋼
高度範圍 300~1600 mm (可調)
砝碼規格 A法: 50g ~6KgB 法: 300g~6Kg
機台尺寸 43 x 57 x 240cm
機台重量 60kg
電源 單向 100~240VAC



測試A法：
測試高度：66公分 (26”)
衝擊頭直徑：Ø38.1㎜
衝擊頭材質：塑鋼
衝擊棒材質：不鏽鋼
兩組衝擊頭重量：50 ± 2 g及190 ± 2g (含衝擊棒重量)
配重法碼：50g ~6Kg

測試B法：
測試高度：152公分 (60”)
衝擊頭直徑：Ø50.8㎜
衝擊頭材質：不鏽鋼
衝擊棒材質：不鏽鋼
兩組衝擊頭重量：300 ± 5 g及400 ± 5g (含衝擊棒重量)
配重法碼：300g~6Kg
