电脑伺服拉(压)力试验机 - QC-501M1F, 502M1F, 503M1F (100~300kN)

首页 / 产品介绍 / 拉力测试 / QC-501M1F, 502M1F, 503M1F (100~300kN) 电脑伺服拉(压)力试验机
产品型号 : QC-501M1F, 502M1F, 503M1F (100~300kN)

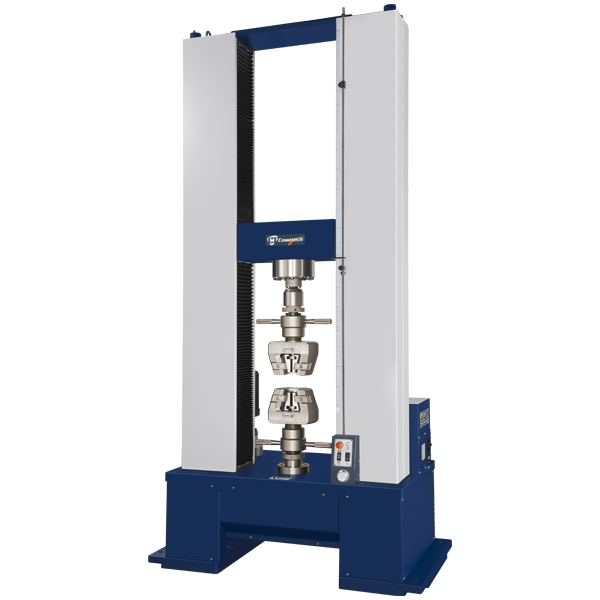

QC-501M1F, 502M1F, 503M1F (100~300kN) 电脑伺服拉(压)力试验机
Confirm to ISO 7500-1, JJG475-88 , ASTM E4 , DIN5122 , JIS B7721/B7733 , EN 10002-1,EN 1002-2,BS1610,GB228 Standard

本系列机型适合100KN以上容量的测试选用,可以进行ASTM、ISO、JIS、GB等规范的材料测试及各种成品测试。机台采用伺服马达配合高精度减速机构传动，结构具有高刚性、高强度在测试过程中更稳定可减少机台损耗。适合用在金属、复合材料、建筑材料等高容量的材料测试。同时提供安静的测试环境及高精度的测试结果。选配７吋TFT触控式萤幕，可直接进行单机测试，支援精密手轮控制机台升降，在精密定位和机台校正可以提高方便性与安全性，并且减少机台超荷重的机会。 0.2-375mm/min 测试速度范围，满足更多的测试规范要求。

适用产业:塑胶、纺织、复合材料、金属、建材等行业。

询价
机台型号 QC-501M1F QC-502M1F QC-503M1F
最大容量 300 kN 200 kN 100 kN
单位切换 力量: gf, kgf, lbf, N, kN, ozf, tonf(SI), ton(long), tonf(short)
压力: Kpa, Mpa, psi, bar, mm-Aq, mm-Hg
力量解析 1/50,000 (31 bits)
力量精度 ±1%(荷重元容量范围2~100%内，可另选购更高精度规格)
测试行程(未含夹具) 1100 mm
行程解析 0.0001 mm
有效使用宽度 550 mm(680mm, 800mm选配)
速度范围 0.2~330.0 mm/min 0.2~375.0 mm/min
速度精度 ±1%
电脑连线方式 RJ45(TCP/IP)[软体选配]
最大取样频率 Max. 400 Hz
机台动力 伺服马达驱动
机台刚性 388.60 kN/mm 85.10 kN/mm
硬体安全保护 上/下极限、紧急停止按钮保护
软体安全保护 力量、位移、时间保护功能
机台电源 3 相200~240VAC，30A 3相200~240VAC，20A 单相 200~240 VAC, 10A
机台尺寸 140 x 66 x 235cm 120 x 60 x 220cm
机台重量 1250 kg 800 kg
1.具荷重元自动辨识功能

2.具位移量测配件自动辨识功能

3.机台预留治具固定孔位，方便未来扩充使用

4.实体手轮可精密调整机台位移及方便校正

5.电脑规格无特殊限制，使用者容易维护

6.单一测试可进行10段不同速度设定

(1)选购配件-显示器

1.采用7吋TFT彩色触控式萤幕
2.中文、英文、日文三种语言可选择
3.数据显示 : 力量、压力、位移、时间
4.可进行测试设定，测试速度、测试方向、自动回位、断点停机
5.可进行资料分析，可读取最大力量、区间力量、断裂点力量…等资讯
6.多种停机条件的设定(力量、位移、时间、延伸率)
7.可进行超行程、超容量保护、超时间停机
8.最多可储存50笔的资料，亦有USB储存资料功能
9.可将机台还原成原厂出厂的状态
10.可进行单机校正
11.可切换公、英制单位





(2)选购配件-软体功能

1.资料撷取频率最高可设定至400Hz
2.操作方式：由键盘、滑鼠操控测试，亦可由机台快速升降键调整夹具位置
3.作业平台：Windows 作业系统
4.具中、英、日、韩、葡萄牙、波兰、西班牙、俄文显示
5.操作模式：TCP/IP介面双向传输，电脑直接控制机台动作
6.可汇入多次测试数据同时显示
7.单位选择可公、英制多种变化
8.表格弹性化，可自行规划分析资料
9.数据之名称可自行设定，可自订计算式
10.测试画面可选择资料显示、图形显示或同时显示
11.资料处理：可储存、呼叫、列表、统计比较等
12.曲线图X-Y轴物理量调整，曲线特定点标记、区间标记、斜率等……
13.可测试抗拉、抗压、弯曲、弹簧等试验
14.软体保护：超行程、超容量保护、超时间停机
15.多样化的测试动作，Ex.持拉(压)、１０段动作变化
16.试片设定模组化，提供方便简易的试片设定
17.测试条件模组化，减少人为设定的疏忽与误差
18.重点资料撷取，可订测试数据规格上下限
19.可支援多组I/O讯号，增加测试机制






(3)选购配件-延伸器



QC-557 短延伸器
适合运用在50%以下的延伸率测试		   QC-551长延伸器
适合运用在20%以上延伸率的测试
