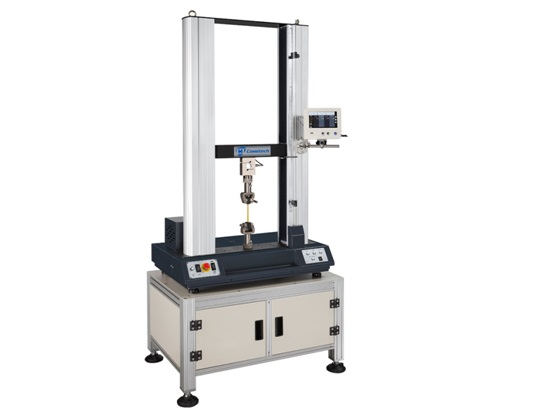

電子式材料試験機 - QC-506D1 (20kN)

ホーム / 製品情報 / 材料試験シリーズ / 電子式材料試験機
モデル番号 : QC-506D1 (20kN)
電子式材料試験機
Confirm to ISO 7500-1、ASTM E4、ASTM D-76、DIN5122、JIS B7721/B7733、 EN 1002-2、BS1610、GB T228 Standard

卓上型で、より大きい試験スペースや長いストロークを持ち、最大容量が20kNになり、大型試料の測定及び環境測定の機能拡張に便利です。高い精度で、D1制御器を通し更に多い装置を備え付け、拡充することができます。

専用の測定ソフトウェアはWindows 7/8に対応可能、引張試験、曲げ試験、剥離試験、長時間一定荷重を加えて圧縮続ける試験…等が行えます。操作簡単、多言語が付属してあります。また、各種単位 (国際単位系又は英単位系)を選択可能、即時グラフ表示、完全な試験分析データ、レポートを提供、試験の後データ分析または保存を行えます。

適用産業:ゴム、プラスチック、紙、繊維・紡織、金属、木材、テープ、電子関係の製品や部品、包装、医療関係、建材…など。



型番 QC-506D1-標準タイプ QC-506D1-延長タイプ
最大容量 20kN
切替単位 荷重 : gf, kgf, lbf, N, kN, ozf, tonf(SI), ton(long), tonf(short)
圧力 : Kpa, Mpa, psi, bar, mm-Aq, mm-Hg
荷重解像度 23bits
荷重精度 1/10,000
ストローク 800 mm(チャックを含まず) 1200 mm(チャックを含まず)
ストローク解像度 0.001 mm
有効使用幅 425 mm  (500mm、680mm、800mmニーズを合わせてオプション可能)
速度範囲 25 ~ 650 mm/min設定可[ディップスイッチにより]
速度 出力1000kgに達すると、速度は25mm/min 以上
出力2000kgに達すると、速度は45mm/min以上
接続方法 TCP/IP
DAQ(データ収集) Max.1200HZ
安全装置 上・下リミット、非常停止ボタン
駆動部 DCモーター
本体剛性 1484kgf/mm
特徴 ※独特のロードセル自動識別装置で、使用するとき複雑な設定は不要です。
※標準タイプで、多種の入力信号及び固定方法を取っておいてあり、
   ユーザーが将来機能追加の便利性を提供します。
電源 単相 100 / 220VAC,5A
寸法 86 x 60 x 150 cm 84 x 60 x 195 cm
質量 145 kg 190 kg

※仕様は予告なく変更する場合がございます。

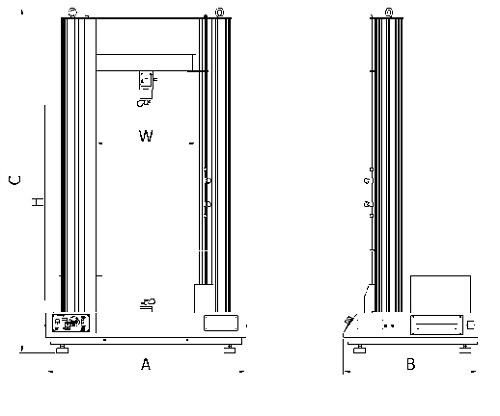

機台尺寸:

型番 長さ x 幅 x 高さ(mm) ストローク (mm) 測定幅 (mm)
QC-506D1-204 860 x 600 x 1500 800 425
QC-506D1-2A4 840 x 600 x 1950 1200 425;

(1) 採用部品

1. 7インチTFTタッチパネル(カラー)です。
2. 表示言語は中国語、英語、日本語で、計3種類選択可能です。
3. データ表示:荷重(力)、圧力、ひずみ、変位、時間。
4. ハードウェア、測定、単位、データ、保護、グラフの設定が可能です。
5. 単位変換可能(国際単位系又は英単位系)です。
6. 保存できる測定データは50回になります。



(2) 伸び計




QC-557 ショート伸び計
伸び率は50%以下の測定に適用されます。
      QC-551ロング伸び計
伸び率は20%以上の測定に適用されます。



1. サンプリングレートは最高400Hzまで設定する可能です。
2. 操作方法:キーボード、マウスで測定をコントロール、また、本体についてあった快速昇降ボタンでチャックの位置を調整することが可能です。
3. プラットフォーム: Windows7/Windows 8/Windows 10 OS。
4. 中国語、英語、日本語、韓国語、スペイン語、ポーランド語の表示ができます。
5. 操作モード:TCP/IPインターフェイスでパソコンと接続します。
6. 多回数の試験データを同時にインポート・表示することが可能です。
7. 単位変換可能(国際単位系又は英単位系)です。
8. グラフはご希望のような分析データにすることができます。
9. データの名称が自分で設定する可、カスタムの計算式も可能です。
10. 測定画面に試験データとグラフの表示を選択することがでます、そして同時に表示することも可能です。
11. データ処理:保存、開き、リスト、統計比較など。.
12. グラフのはX-Y軸物理量調整、グラフに指定ポイントをマーク、区間表記、傾斜率・・・などができます。
13. 引張、圧縮、曲げ、剥離、バネ、クリープなどの試験を行えます。
14. ソフトウェア保護:オーバーストローク、オーバーロード、オーバータイム停止。
