モデル番号 : 501M2F、502M2F、503M2F(100~300kN)

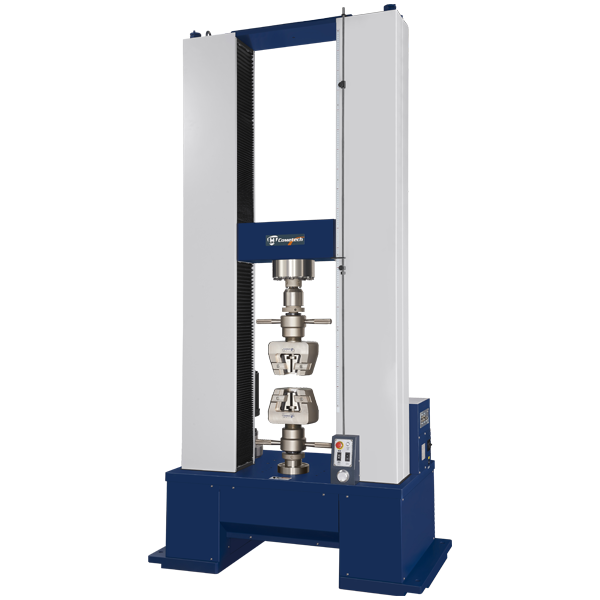

501M2F、502M2F、503M2F PC連動式万能材料試験機
Confirm to ISO 7500-1、JJG475-88、ASTM E4、DIN5122、JIS B7721/B7733、EN 10002-1、 EN 1002-2、BS1610、GB T228 Standard

このシリーズの試験機は容量100kN以上の容量に適用されます。ASTM、ISO、JIS、GB...などの規格の材料測定及び製品測定を行えます。サボモーターを採用、精度高い減速機を合わせた伝動機構で、剛性が高い、強度が強いです。測定中さらに安定になり、試験機の損耗を減らせます。金属、複合材料、建築材料...など高容量の材料試験に適用されます。また、静かな測定環境及び精度高い測定結果を提供することができます。
分離式の制御システムになり、伝動部分の干渉問題を有効的に減らし、試験機の使用年限を延ばします。M2F制御システムの測定速度範囲は0.0001~ 375 mm/minになり、最も多い測定規格の条件に満足することができます。 手動ダイヤル制御機能付き、精密位置決めとロードセル校正するときもっと便利になります。


適用分野:プラスチック、紡織、金属、建築材…などの産業。

型番 QC-501M2F QC-502M2F QC-503M2F
最大容量 300 kN 200 kN 100 kN
切替単位

荷重: gf, kgf, lbf, N, kN, ozf, tonf(SI), ton(long), tonf(short)

圧力: Kpa, Mpa, psi, bar, mm-Aq, mm-Hg

荷重解像度 31 bits
荷重精度 1/100,000
ストローク (チェック含まず) 1100mm
ストローク解像度 0.0001mm
有効使用幅 550mm(680mm、800mmオプション可能)
速度範囲 0.0001~330 mm/min 0.0001~375 mm/min
速度精度 高速モード
0.02~330 mm/min 0.2 ~ 375 mm/min
低速モード
0.0001~1 mm/min 0.0001 ~ 2 mm/min
接続方法 RJ45(TCP/IP)[PCに接続ソフトウェアオプション]
DAQ(データ収集) 1200Hz (Max.)
安全装置 上・下リミット、非常停止ボタン
駆動部 サーボモーター
特徴

※ロードセルのデータを自動に読取
※伸び計のデータを自動に読取
※荷重、変位、時間、応力及びひずみの表示
※外付けアナログ入力 (2ポート同時に読取、電圧または電流)
※測定荷重自動にゼロに戻す
※測定荷重カスタム校正
※破断センサー
※クロスヘッドオートリターン
※荷重オーバーロード保護

電源 3相200 ~ 240VAC,30A 3相200 ~ 240VAC,20A 単相200 ~ 240VAC,10A
寸法 145× 66 × 235cm 135× 60 × 220cm
重量 1250kg 1250kg 800kg

※仕様は予告無く変更する場合がございます。

(1) 操作盤(モニター単機操作用):

1. 7インチTFTタッチパネル(カラー)を採用します。
2. 日本語、中国語、英語の表示・選択をすることができます。
3. データ表示:荷重、圧縮、ひずみ、変位、時間。
4. 速度、方向、オートリターン、破断点で停止などの試験設定可。
5. 最大荷重の読取、区間荷重(力)、破断点力...などのデータ分析を行えます。
6. 単機で校正することが可能です。
7.多種試験停止条件を設定することが可能(荷重、変位、時間、伸び率)です。
8.試験機は原工場出荷設定状態に戻すことが可能です。
9.単位変換可能(国際単位系又は英単位系)です。
10.オーバストローク、オーバーロード保護、時間オーバー停止など行えます。
11.保存できる測定データは50回になり、USBメモリで保存機能もあります。
12.複数信号源を支援することが可能です。



(2) 伸び計




QC-557 ショート伸び計
伸び率は50%以下の測定に適用されます。
        QC-551ロング伸び計
伸び率は20%以上の測定に適用されます。





1. サンプリングレートは最高1200Hzまで設定する可能です。
2. 操作方法:キーボード、マウスで測定をコントロール、また、本体についてあった快速昇降ボタンでチャックの位置を調整することが可能です。
3. プラットフォーム: Windows7/Windows 8/Windows 10 OS。
4. 日本語、中国語、英語、韓国語、スペイン語、ポーランド語、ポルトガル語の表示ができます。
5. 操作モード:TCP/IPインターフェイスでパソコンと接続します。
6. 多回数の試験データを同時にインポート・表示することが可能です。
7. 単位変換可能(国際単位系又は英単位系)です
8. グラフはご希望のような分析データにすることができます。
9. データの名称が自分で設定すること可能で、カスタムの計算式も可能です。
10. 測定画面に試験データとグラフの表示を選択することがでます、そして同時に表示することも可能です。
11. データ処理:保存、開き、リスト、統計比較など。
12. グラフのはX-Y軸物理量調整、グラフに指定ポイントをマーク、区間表記、傾斜率・・・などができます。
13. 引張、圧縮、曲げ、剥離、バネ、クリープなどの試験を行えます。
14. ソフトウェア保護:オーバーストローク、オーバーロード、オーバータイム停止。
15.多様化の測定を行えます。例えば、繰り返し試験、クリープ試験、短時間クリープ(引張/圧縮)試験、試験一時停止、滑り試験・・・など。
16.試験片設定をユニット化、簡単便利な試験片の設定を提供します。
17.測定条件ユニット化、人為設定の不注意と誤差を減少します。
18.重点データ収集、測定データの上・下限を設定することが可能です。
19.複数I/O信号を支援する可、試験機の機能を増加することができます。
(1)ソフト画面 (2)レポート
