產品型號 : QC-507M1F (200N)
QC-507M1F (200N) 萬能材料試驗機-臥式桌上型
Confirm to ASTM D1000, ASTM D3330, ASTM D1894 Standard

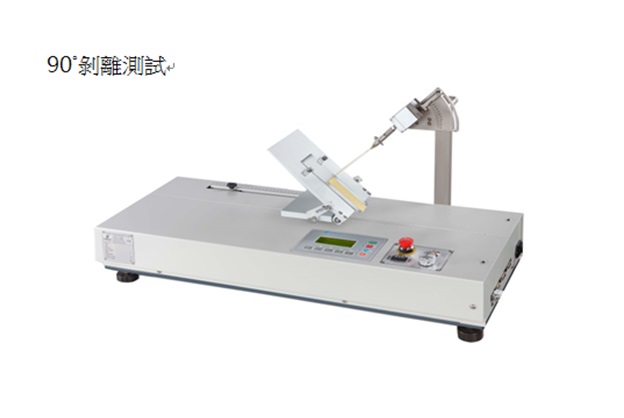

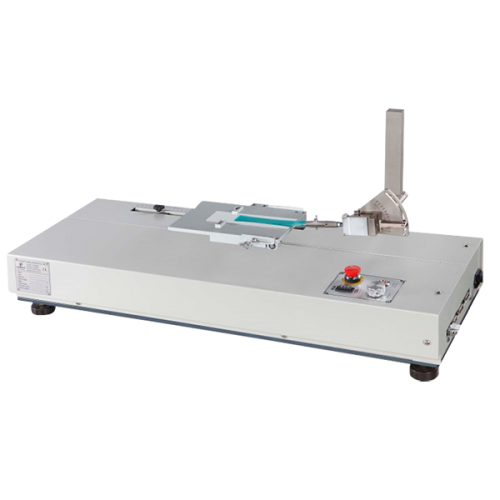

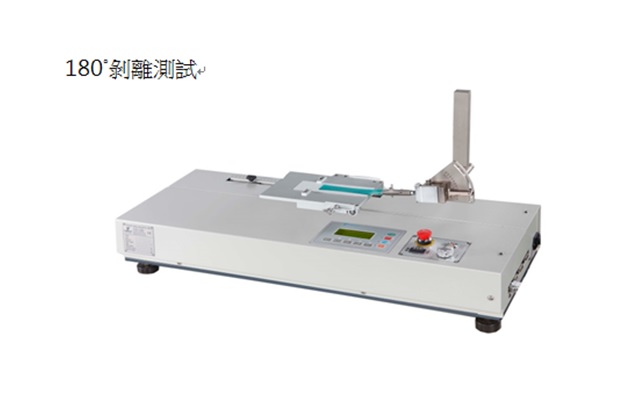

QC-507M1F臥式拉力試驗機,是針對90。/180°或特殊角度剝離試驗、摩擦力試驗等輕容量拉力規劃的機型,可設定不同角度、連線電腦增加方便性及資料處理能力、測試速度準確等多項優勢。機台體積小不占空間,便於操作,配合不同夾治具可以適用於電子類、膠帶類..等等多種材料型態。本機亦可選配顯示器進行單機操作,擷取快速有效的測試資料。

適用產業:膠帶業、電子類。

機台型號 QC-507M1F
最大容量 200N
單位切換 力量: gf, kgf, lbf, N, kN, ozf, tonf(SI), ton(long), tonf(short)
壓力: Kpa, Mpa, psi, bar, mm-Aq, mm-Hg
力量解析 31 bits
力量精度 1/50,000
測試行程 300mm(未含夾具)
行程解析 0.001mm
速度範圍 5 ~ 600mm/min ±5%
連線方式 RJ45(TCP/IP)[軟體選配]
資料解取速度 最快400Hz
機台動力 步進馬達驅動
特色 ※自動讀取荷重元特徵資訊
※自動讀取位移計特徵資訊
※力量顯示、位移顯示、時間顯示、應力顯示、應變顯示
※外部類比輸入 (電壓或電流)
※測試力量自動歸零
※測試力量自訂校正
※斷裂偵測
※自動回位
※力量過載保護
※力量感應器可做位置、高度、角度等多方向調整
※力量感應器具記憶鎖,可記憶各種相關參數,更換不同感應器時會自動改變其參數,不需再做其他設定
機台電源 單相 200 ~ 240VAC,3A
機台尺寸 92× 30 × 32cm
機台重量 25kg



(1)顯示器
1. 採用7吋TFT彩色觸控式螢幕
2. 中文、英文、日文三種語言可選擇。
3. 數據顯示: 力量、壓力、扭力、位移、時間。
4. 可進行測試設定,測試速度、測試方向、自動回位、斷點停機。
5. 可進行資料分析,可讀取最大力量、區間力量、斷裂點力量…等資訊。
6. 可進行單機校正。
7. 多種停機條件的設定(力量、位移、時間、延伸率)。
8. 可將機台還原成原廠出廠的狀態。
9. 可切換公、英制單位。
10. 可進行超行程、超容量保護、超時間停機。
11. 最多可儲存50筆的資料,亦有USB儲存資料功能。
12. 可支援多組訊號源。



1. 資料擷取頻率最高可設定至400Hz。
2. 操作方式:由鍵盤、滑鼠操控測試,亦可由機台快速升降鍵調整夾具位置。
3. 作業平台: Windows 7/8/10作業系統。
4. 具中、英、日、韓、西班牙、波蘭文顯示。
5. 操作模式:TCP/IP介面雙向傳輸,電腦直接控制機台動作。
6. 可匯入多次測試數據同時顯示。
7. 單位選擇可公、英制多種變化
8. 表格彈性化,可自行規劃分析資料。
9. 數據之名稱可自行設定,可自訂計算式。
10. 測試畫面可選擇資料顯示、圖形顯示或同時顯示。
11. 資料處理:可儲存、呼叫、列表、統計比較等。
12. 曲線圖X-Y軸物理量調整,曲線特定點標記、區間標記、斜率等……
13. 可測試抗拉、抗壓、彎曲、剝離、彈簧等試驗。
14. 軟體保護:超行程、超容量保護、超時間停機。
15. 多樣化的測試動作,Ex.持拉(壓)、10段動作變化。
16. 試片設定模組化,提供方便簡易的試片設定。
17. 測試條件模組化,減少人為設定的疏忽與誤差。
18. 重點資料擷取,可訂測試數據規格上下限。
19. 可支援多組I/O訊號,增加測試機制



(1)軟體介面 (2)報表格式

*本公司保留產品型錄上之產品規格的最終修改權
