產品型號 : QC-501M2F, 502M2F, 503M2F (100 ~300kN)

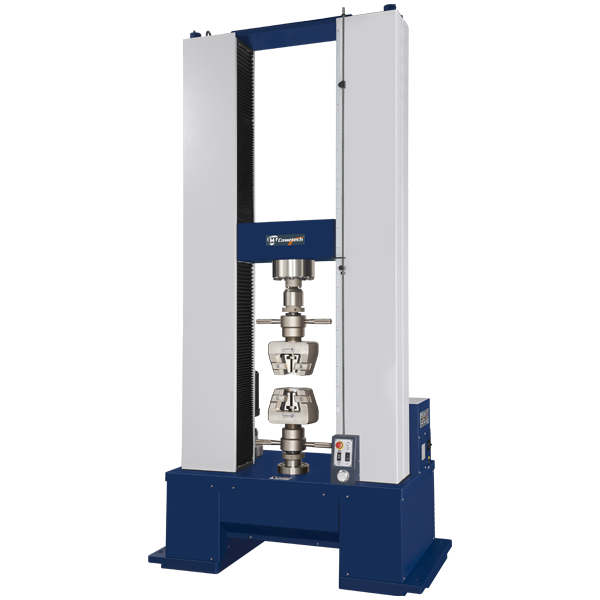

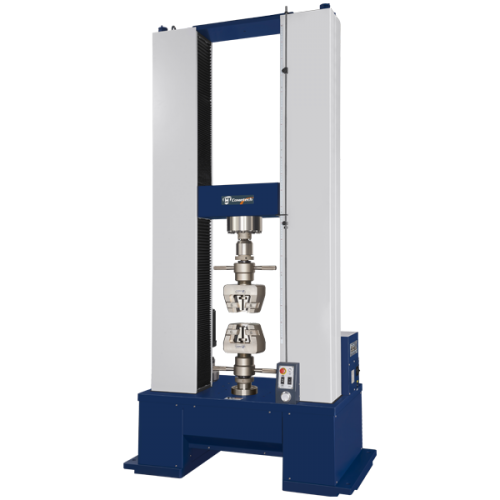

QC-501M2F, 502M2F, 503M2F (100 ~300kN) 電腦伺服拉(壓)力試驗機
Confirm to ISO 7500-1, JJG475-88 , ASTM E4 , DIN5122 , JIS B7721/B7733 , EN 10002-1,EN 1002-2,BS1610,GB228 Standard

本系列機型適合100KN以上容量的測試選用,可以進行ASTM、ISO、JIS、GB等規範的材料測試及各種成品測試。採用伺服馬達與減速機構傳動，結構具有高剛性與高強度，可減少機台損耗並穩定測試。適合用在金屬、複合材料、建築材料等高強度的材料測試。同時提供安靜的測試環境及高精度的測試結果。分離式的控制系統減少維護問題，可有效的降低電路干擾的發生延長機台使用壽命，M2F控制系統的測試速度範圍0.0001-375mm/min，滿足多項的測試規範要求。具備精密手輪可微調機台升降，利於精密定位和荷重元校正。

適用產業：塑膠、紡織、金屬、建材等行業。

詢價

產品規格
機台特色
配件

機台型號	QC-501M2F	QC-502M2F	QC-503M2F
最大容量	300 kN	200 kN	100 kN
單位切換	力量: gf, kgf, lbf, N, kN, ozf, tonf(SI), ton(long), tonf(short) 壓力: Kpa, Mpa, psi, bar, mm-Aq, mm-Hg
力量解析	1/100,000 (31 bits)
力量精度	±1%(荷重元容量範圍2~100%內，可另選購更高精度規格)
測試行程(未含夾具)	1100 mm
行程解析	0.0001 mm
有效使用寬度	550 mm(680mm, 800mm選配)
速度範圍	高速模式 : 0.02 ~ 330.0 mm/min 低速模式 : 0.0001 ~ 1.0 mm/min		高速模式 : 0.2 ~ 375.0 mm/min 低速模式 : 0.0001 ~ 2.0 mm/min
速度精度	±1%
電腦連線方式	RJ45 (TCP/IP) [軟體選配]
最大取樣頻率	Max. 1200 Hz
機台動力	伺服馬達驅動
機台剛性	388.60 kN/mm		85.10 kN/mm
硬體安全保護	上/下極限、緊急停止按鈕保護
軟體安全保護	力量、位移、時間保護功能
機台電源	3 相200~240 VAC，30 A	3相200~240 VAC，20 A	單相 200~240 VAC, 10 A
機台尺寸	145 x 66 x 235cm		135 x 60 x 220cm
機台重量	1250 kg		800 kg

1.具荷重元自動辨識功能

2.具位移量測配件自動辨識功能

3.機台預留治具固定孔位，方便未來擴充使用

4.實體手輪可精密調整機台位移及方便校正

5.電腦規格無特殊限制，使用者容易維護

6.單一測試可進行10段不同速度設定

7.可使用自訂模式設定多段循環測試、長時間測試模式、往復測試等

(1)選購配件-顯示器

1.採用7吋TFT彩色觸控式螢幕
2.中文、英文、日文三種語言可選擇
3.數據顯示 : 力量、壓力、位移、時間
4.可進行測試設定，測試速度、測試方向、自動回位、斷點停機
5.可進行資料分析，可讀取最大力量、區間力量、
斷裂點力量…等資訊
6.多種停機條件的設定(力量、位移、時間、延伸率)
7.可進行超行程、超容量保護、超時間停機
8.最多可儲存50筆的資料，亦有USB儲存資料功能
9.可將機台還原成原廠出廠的狀態
10.可進行單機校正
11.可切換公、英制單位

(2)選購配件-軟體功能

1.資料擷取頻率最高可設定至1200 Hz
2.操作方式：由鍵盤、滑鼠操控測試，亦可由機台快速升降鍵調整夾具位置
3.作業平台：Windows 作業系統
4.具中、英、日、韓、葡萄牙、波蘭、西班牙、俄文顯示
5.操作模式：TCP/IP介面雙向傳輸，電腦直接控制機台動作
6.可匯入多次測試數據同時顯示
7.單位選擇可公、英制多種變化
8.表格彈性化，可自行規劃分析資料
9.數據之名稱可自行設定，可自訂計算式
10.測試畫面可選擇資料顯示、
圖形顯示或同時顯示
11.資料處理：可儲存、呼叫、列表、統計比較等
12.曲線圖X-Y軸物理量調整，
曲線特定點標記、區間標記、斜率等……
13.可測試抗拉、抗壓、彎曲、剝離、彈簧、潛變等試驗
14.軟體保護：超行程、超容量保護、超時間停機15.多樣化的測試動作，
Ex. 往復、潛變、持拉(壓)、測試暫停、
滑移測試、10段動作變化等……
16.試片設定模組化，提供方便簡易的試片設定
17.測試條件模組化，減少人為設定的疏忽與誤差
18.重點資料擷取，可訂測試數據規格上下限
19.可支援多組I/O訊號，增加測試機制

(3)選購配件-延伸器


QC-557 短延伸器適合運用在50%以下的延伸率測試		QC-551長延伸器適合運用在20%以上延伸率的測試
