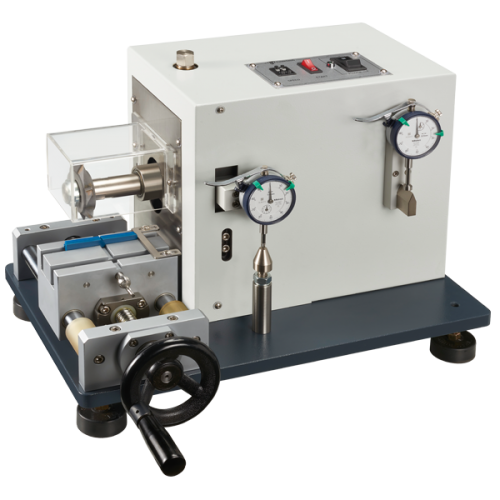

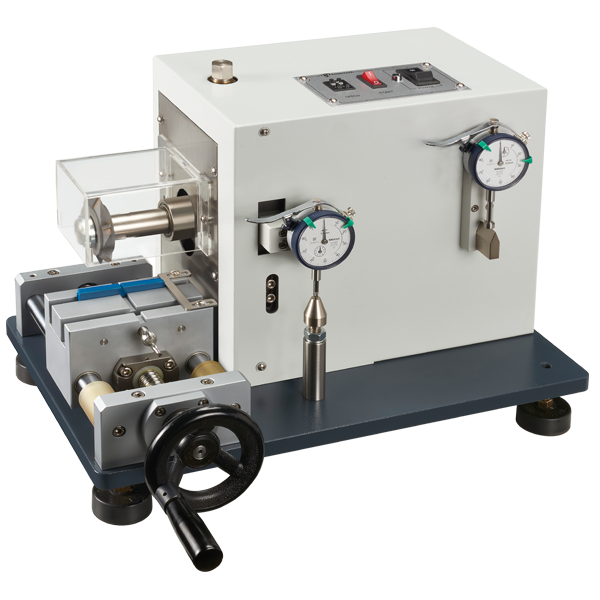

衝擊試片切角機

首頁 / 產品介紹 / 衝擊測試 / 衝擊試片切角機
產品型號 : QC-640A
衝擊試片切角機
Confirm to JIS-K7110, ASTM-D256, ISO 179 180 Standard

本機台可將衝擊試驗的標準試片上切出一標準之V型槽,使試片測試時更穩定準確,以利衝擊試驗之進行。切槽的型式會依使用規範的不同,本機可方便且快速調整切削深度,亦可拆換搭配不同的切刀形式滿足各式規範要求,配合試片材質做切削速度調整,可以減少切消時對試片的影響。



適用產業 : 塑膠類

機台型號 QC-640
切削速度 30-700 m/min(可調)
速度設定 5-99指撥多段設定 附速度表參考
試片尺寸 厚度3 ~ 13 mm,高度10 ~ 13mm
試片長度 14 cm(max.)
切消深度 8.0±0.2mm(ISO)、10.16±0.05mm(ASTM)
附規範墊塊易於切換試片形式
刀具形式 A型刀具 45°    r=0.25 (標配)
B型刀具 45°    r=1.0
C型刀具 45°    r=0.1
附件 ASTM墊塊、ISO墊塊、百分表X2(測量試片厚度、切消深度)
清潔刷、開口扳手、六角板手
機台電源 單向100~240VAC
機台尺寸 48× 37 × 35 cm
機台重量 40 kg
