产品型号 : QC-507M1F (200N)

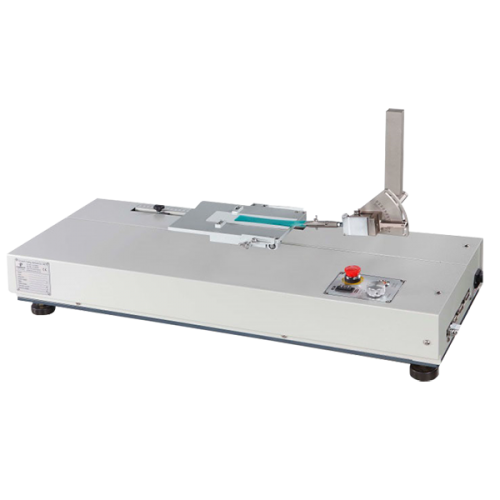

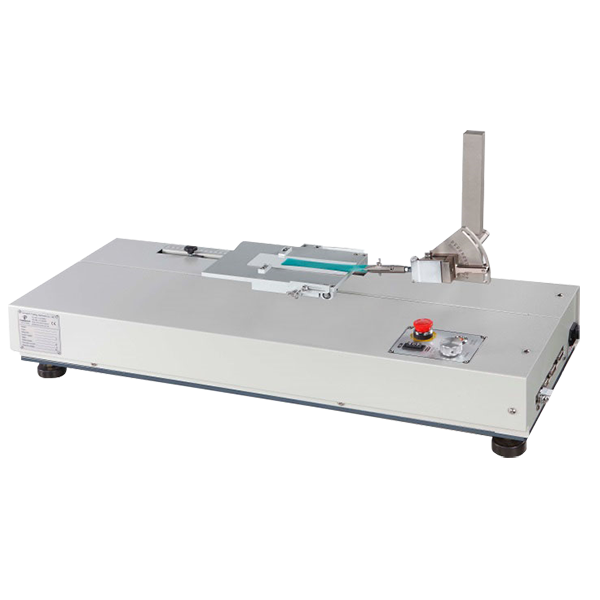

QC-507M1F (200N) 万能材料试验机-卧式桌上型
Confirm to ASTM D1000, ASTM D3330, ASTM D1894 Standard

QC-507M1F卧式拉力试验机,是针对90。/180°或特殊角度剥离试验、摩擦力试验等轻容量拉力规划的机型,可设定不同角度、联机计算机增加方便性及数据处理能力、测试速度准确等多项优势。机台体积小不占空间,便于操作,配合不同夹治具可以适用于电子类、胶带类..等等多种材料型态。本机亦可选配显示器进行单机操作,撷取快速有效的测试数据。

适用产业:胶带业、电子类。

机台型号 QC-507M1F
最大容量 200N
单位切换 力量: gf, kgf, lbf, N, kN, ozf, tonf(SI), ton(long), tonf(short)
压力: Kpa, Mpa, psi, bar, mm-Aq, mm-Hg
力量解析 31 bits
力量精度 1/50,000
测试行程 300mm(未含夹具)
行程解析 0.001mm
速度范围 5 ~ 600mm/min ±5% (可由电脑数位设定)
联机方式 RJ45(TCP/IP)[软件选配]
数据解取速度 最快400Hz
机台动力 步进马达驱动
特色 ※自动读取荷重元特征信息
※自动读取位移计特征信息
※力量显示、位移显示、时间显示、应力显示、应变显示
※外部模拟输入 (电压或电流)
※测试力量自动归零
※测试力量自定义校正
※断裂侦测
※自动回位
※力量过载保护
※力量传感器可做位置、高度、角度等多方向调整
※力量传感器具记忆锁,可记忆各种相关参数,更换不同传感器时会自动改变其参数,不需再做其他设定
机台电源 单相 200 ~ 240VAC,3A
机台尺寸 92× 30 × 32cm
机台重量 25kg



(1)显示器
1. 采用7吋TFT彩色触摸屏
2. 中文、英文、日文三种语言可选择。
3. 数据显示: 力量、压力、扭力、位移、时间。
4. 可进行测试设定,测试速度、测试方向、自动回位、断点停机。
5. 可进行数据分析,可读取最大力量、区间力量、断裂点力量…等信息。
6. 可进行单机校正。
7. 多种停机条件的设定(力量、位移、时间、延伸率)。
8. 可将机台还原成原厂出厂的状态。
9. 可切换公、英制单位。
10. 可进行超行程、超容量保护、超时间停机。
11. 最多可储存50笔的数据,亦有USB储存数据功能。
12. 可支持多组讯号源。



1. 数据撷取频率最高可设定至400Hz。
2. 操作方式:由键盘、鼠标操控测试,亦可由机台快速升降键调整夹具位置。
3. 作业平台: Windows 7/8/10操作系统。
4. 具中、英、日、韩、西班牙、波兰文显示。
5. 操作模式:TCP/IP接口双向传输,计算机直接控制机台动作。
6. 可汇入多次测试数据同时显示。
7. 单位选择可公、英制多种变化
8. 表格弹性化,可自行规划分析数据。
9. 数据之名称可自行设定,可自定义计算式。
10. 测试画面可选择数据显示、图形显示或同时显示。
11. 数据处理:可储存、呼叫、列表、统计比较等。
12. 曲线图X-Y轴物理量调整,曲线特定点标记、区间标记、斜率等……
13. 可测试抗拉、抗压、弯曲、剥离、弹簧等试验。
14. 软件保护:超行程、超容量保护、超时间停机。
15. 多样化的测试动作,Ex.持拉(压)、10段动作变化。
16. 试片设定模块化,提供方便简易的试片设定。
17. 测试条件模块化,减少人为设定的疏忽与误差。
18. 重点数据撷取,可订测试数据规格上下限。
19. 可支持多组I/O讯号,增加测试机制



(1)软件接口 (2)报表格式
