QC-501M2F, 502M2F, 503M2F(100 ~300kN)

首页 / 产品介绍 / 拉力测试 / QC-501M2F, 502M2F, 503M2F (100 ~300kN) 电脑伺服拉(压)力试验机
产品型号 : QC-501M2F, 502M2F, 503M2F (100 ~300kN)

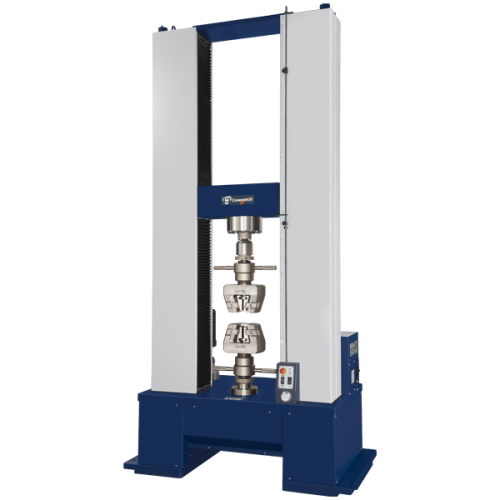

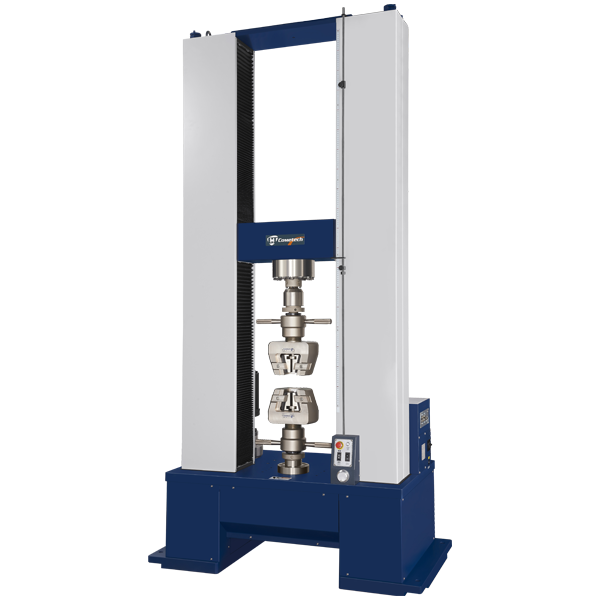

QC-501M2F, 502M2F, 503M2F (100 ~300kN) 电脑伺服拉(压)力试验机
Confirm to ISO 7500-1, JJG475-88 , ASTM E4 , DIN5122 , JIS B7721/B7733 , EN 10002-1,EN 1002-2,BS1610,GB228 Standard
本系列机型适合100KN以上容量的测试选用,可以进行ASTM、ISO、JIS、GB等规范的材料测试及各种成品测试。采用伺服马达与减速机构传动,结构具有高刚性与高强度,可减少机台损耗并稳定测试。适合用在金属、复合材料、建筑材料等高强度的材料测试。同时提供安静的测试环境及高精度的测试结果。分离式的控制系统减少维护问题,可有效的降低电路干扰的发生延长机台使用寿命,M2F控制系统的测试速度范围0.0001-375mm/min,满足多项的测试规范要求。具备精密手轮可微调机台升降,利于精密定位和荷重元校正。


适用产业:塑胶、纺织、金属、建材等行业。
机台型号 QC-501M2F QC-502M2F QC-503M2F
最大容量 300 kN 200 kN 100 kN
单位切换

力量: gf, kgf, lbf, N, kN, ozf, tonf(SI), ton(long), tonf(short)
压力: Kpa, Mpa, psi, bar, mm-Aq, mm-Hg

力量解析 1/100,000 (31 bits)
力量精度 ±1%(荷重元容量范围2~100%内,可另选购更高精度规格)
测试行程
(未含夹具)
1100 mm
行程解析 0.0001 mm
有效使用宽度 550 mm(680mm, 800mm选配)
速度范围 高速模式 : 0.02 ~ 330.0 mm/min
低速模式 : 0.0001 ~ 1.0 mm/min
高速模式 : 0.2 ~ 375.0 mm/min
低速模式 : 0.0001 ~ 2.0 mm/min
速度精度 ±1%
电脑连线方式 RJ45 (TCP/IP) [软体选配]
最大取样频率 Max. 1200 Hz
机台动力 伺服马达驱动
机台刚性 388.60 kN/mm 85.10 kN/mm
硬体安全保护 上/下极限、紧急停止按钮保护
软体安全保护 力量、位移、时间保护功能
机台电源 3 相200~240 VAC,30 A 3相200~240 VAC,20 A 单相 200~240 VAC, 10 A
机台尺寸 145 x 66 x 235cm 135 x 60 x 220cm
机台重量 1250 kg 800 kg
1.具荷重元自动辨识功能

2.具位移量测配件自动辨识功能

3.机台预留治具固定孔位,方便未来扩充使用

4.实体手轮可精密调整机台位移及方便校正

5.电脑规格无特殊限制,使用者容易维护

6.单一测试可进行10段不同速度设定

7.可使用自订模式设定多段循环测试、长时间测试模式、往复测试等

(1)选购配件-显示器

1.采用7吋TFT彩色触控式萤幕
2.中文、英文、日文三种语言可选择
3.数据显示 : 力量、压力、位移、时间
4.可进行测试设定,测试速度、测试方向、自动回位、断点停机
5.可进行资料分析,可读取最大力量、区间力量、
断裂点力量…等资讯
6.多种停机条件的设定(力量、位移、时间、延伸率)
7.可进行超行程、超容量保护、超时间停机
8.最多可储存50笔的资料,亦有USB储存资料功能
9.可将机台还原成原厂出厂的状态
10.可进行单机校正
11.可切换公、英制单位





(2)选购配件-软体功能

1.资料撷取频率最高可设定至1200 Hz
2.操作方式:由键盘、滑鼠操控测试,亦可由机台快速升降键调整夹具位置
3.作业平台:Windows 作业系统
4.具中、英、日、韩、葡萄牙、波兰、西班牙、俄文显示
5.操作模式:TCP/IP介面双向传输,电脑直接控制机台动作
6.可汇入多次测试数据同时显示
7.单位选择可公、英制多种变化
8.表格弹性化,可自行规划分析资料
9.数据之名称可自行设定,可自订计算式
10.测试画面可选择资料显示、
图形显示或同时显示
11.资料处理:可储存、呼叫、列表、统计比较等
12.曲线图X-Y轴物理量调整,
曲线特定点标记、区间标记、斜率等……
13.可测试抗拉、抗压、弯曲、剥离、弹簧、潜变等试验
14.软体保护:超行程、超容量保护、超时间停机15.多样化的测试动作,
Ex. 往复、潜变、持拉(压)、测试暂停、
滑移测试、10段动作变化等……
16.试片设定模组化,提供方便简易的试片设定
17.测试条件模组化,减少人为设定的疏忽与误差
18.重点资料撷取,可订测试数据规格上下限
19.可支援多组I/O讯号,增加测试机制






(3)选购配件-延伸器



QC-557 短延伸器
适合运用在50%以下的延伸率测试
  QC-551长延伸器
适合运用在20%以上延伸率的测试
